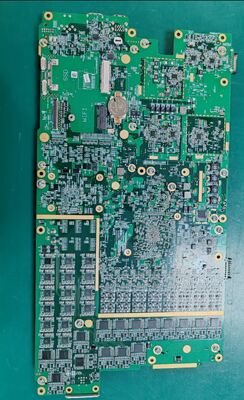

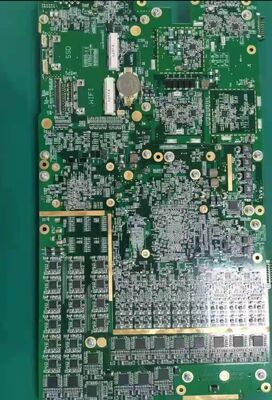

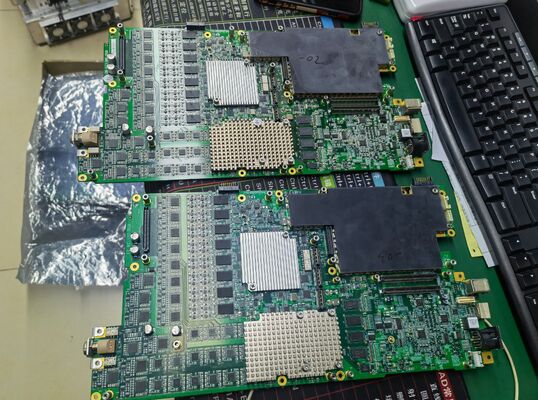

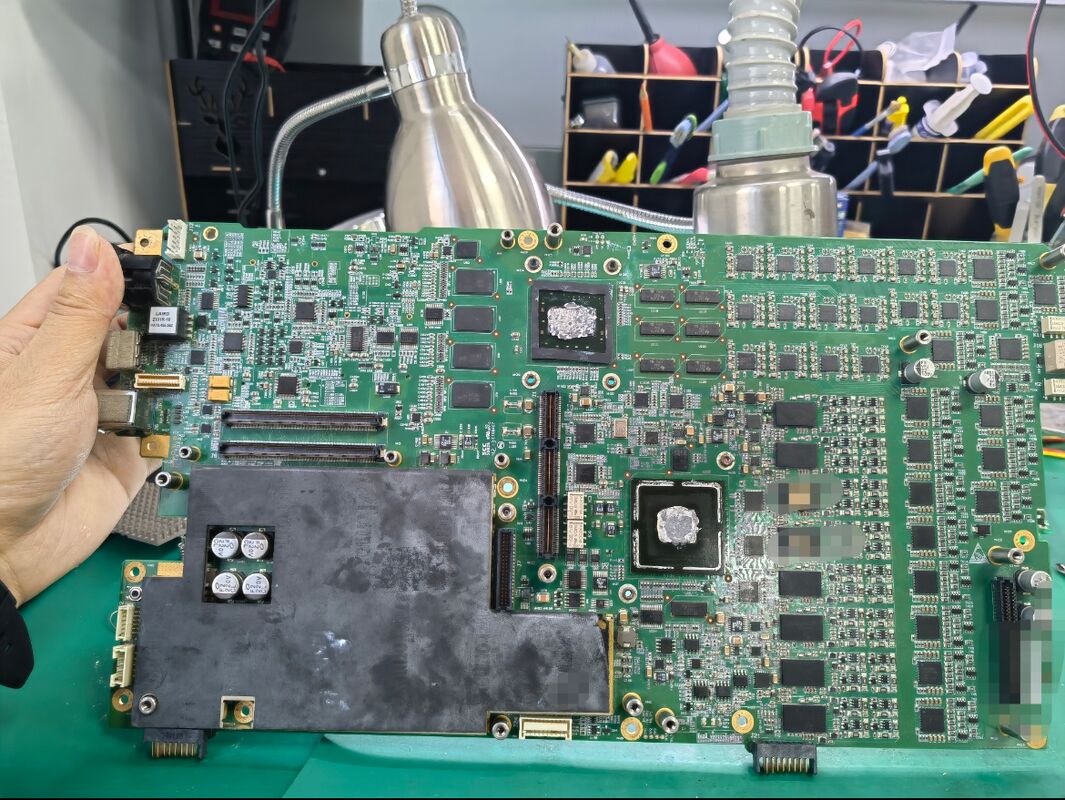

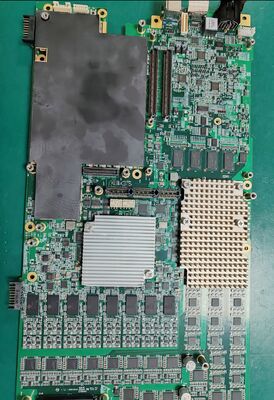

Mindray M9 Ultrason Mainboard Özellikleri

1. Çekirdek Model ve Mimari

• Mainboard Parça Numaraları:
  • Standart Sürüm: 115-023067-00
  • Üst Düzey Sürüm (M9GI/EDP): 115-048333-00

• Platform Mimarisi: mQuadro Çok Kanallı Paralel Görüntüleme Platformu (Mindray'e özel ultrason işleme mimarisi)
• Yerleşik Modüller: Ön Uç (TR FPGA), Arka Uç (COME/PC Modülü), Güç Yönetimi (EC), Sistem İzleme (SM), PHV Yüksek Voltaj Kartı

2. Ön Uç Sinyal İşleme (Ultrason TX/RX Çekirdeği)

• TX/RX Kanalları: 65–128 yapılandırılabilir kanal
  • TR64 Alt Kartı: 1–64 kanal genişletmeyi destekler

• Ana Kontrol FPGA'sı: TRA FPGA (özel ultrason gönderme/alma denetleyicisi)
• Çoklu Işın Oluşturma: Gönderme olayı başına en fazla 12 paralel ışın (kare hızını ve zamansal çözünürlüğü en üst düzeye çıkarır)
• Prob Arayüzleri:
  • 1x Ana Prob Bağlantı Noktası (faz dizili, lineer, konveks, mikro-konveks ile uyumlu)
  • 3T Tek Kristal Probları, 4D/TEE özel arayüzünü destekler


3. Arka Uç İşleme ve Sistem Modülü

• Çekirdek İşlemci: COME Modülü (PC Modülü, Doppler platformuna özel)
• Depolama Arayüzleri:
  • M.2 SSD: Standart 128GB / 240GB (genişletilebilir)
  • Wi-Fi modülü için M.2 WLAN yuvası

• Ekran Çıkışları:
  • EDP Doğrudan Çıkış: 15.6 inç 1920×1080 LED ekran
  • HDMI Harici Ekran: Yüksek çözünürlüklü harici monitörü destekler

• Harici G/Ç Bağlantı Noktaları:
  • 2x USB 3.0, Wi-Fi, DICOM Ethernet, EKG Tetikleyici
  • Güç, fan, tuş takımı, pil yönetimi arayüzleri


4. Güç ve Sistem Yönetimi

• Güç Yönetimi (EC): Sistem açma/kapama kontrolü, voltaj regülasyonu, aşırı akım/aşırı voltaj koruması
• Sistem İzleme (SM): Gerçek zamanlı voltaj, fan hızı, sıcaklık, pil durumu izleme
• PHV Yüksek Voltaj Kartı: Prob uyarımı için programlanabilir yüksek voltaj darbeleri üretir

5. Görüntüleme ve Fonksiyonel Destek

• Desteklenen Modlar: B/M, Renkli Doppler, PW/CW, HPRF, TDI, Elastografi, Kontrast Görüntüleme
• Gelişmiş İşleme: iClear uyarlanabilir gürültü azaltma, iBeam uzamsal birleştirme, FCI frekans birleştirme, THI doku harmonik görüntüleme
• Maksimum Kare Hızı: 1048 fps (Doppler/Akış modu)
• Maksimum Görüntüleme Derinliği: 39 cm (abdominal konveks prob)

6. Fiziksel ve Uyumluluk

• Boyutlar: Yaklaşık 320 × 260 × 25 mm (taşınabilir mainboard)
• Uyumlu Modeller: M9, M9CV, M9GI, M9T, M9Vet
• Çalışma Sıcaklığı: 0–40°C (sistem düzeyinde)
