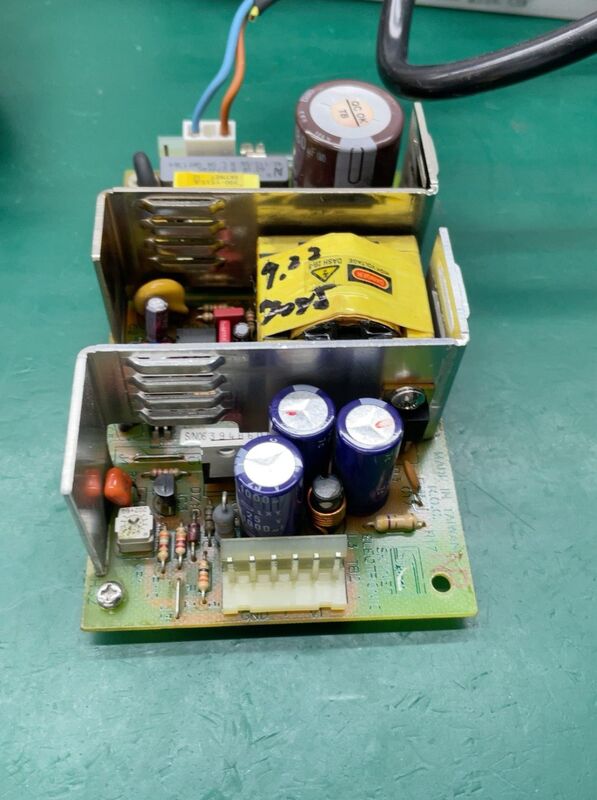

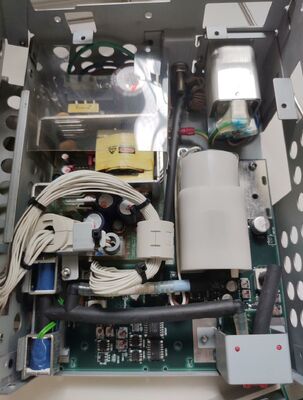

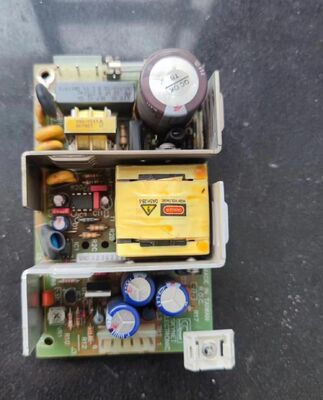

Nihon Kohden Bsm2301 Güç Kurulu U550013B / U550013C
Ürün ayrıntıları:
| Menşe yeri: | Orijinal |
| Marka adı: | nihon kohden |
| Model numarası: | bsm2301 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | Negotiation, pls contact me |
| Ambalaj bilgileri: | Karton kutu |
| Teslim süresi: | Ödeme onaylandıktan sonra 1-2 iş günü içinde |
| Ödeme koşulları: | Banka havalesi, Western Union |
| Yetenek temini: | 10 |
|
Detay Bilgi |
|||
| Marka: | Nihon Kohden | Modeli: | bsm2301 |
|---|---|---|---|
| PN: | U550013B / U550013C | Garanti: | 3 Ay |
| price: | NEGOTIABLE | ||
| Vurgulamak: | U550013C güç panosu,bsm2301 güç panosu |
||
Ürün Açıklaması
PN:U550013B / U550013C nihon kohden bsm2301 güç panosu
MarkaNihon Kohden.Uygulanabilir ModelBSM-2301A/C/K.Bölüm Numarası: U550013B / U550013C (güç kaynağı birimi)
1Temel Giriş Parametreleri
- AC Giriş Voltajı: 100~240 VAC ±10%, otomatik anahtarlama
- AC Giriş Frekansı: 50/60 Hz ±2%
- Girdi akımı: Max 1.0 A @ 100 VAC
- Güç tüketimi: AC modu: 70 VA maksimum; Pil modu: 40 W maksimum
- Sigorta: 2 A / 250 VAC'lik yerleşik yavaş kuvvetli sigorta (AC giriş)
- Pil Girişi: 10.8 ∙ 15.0 VDC (tekrar şarj edilebilir Ni-MH pil paketi, 10HR-4/3FAUC-NK)
2DC çıkış parametreleri (Ana güç panosu)
| Çıkış Kanalı | Voltaj | Mevcut Rating | Yük ve fonksiyon |
|---|---|---|---|
| +15 VDC | +15.0 V ±5% | 3En fazla 0.0 | Ana sistem, analog devreler, arka ışıklandırma, NIBP/IBP modülleri |
| +5 VDC | +5.0 V ±3% | 2.5 en fazla | Dijital mantık, CPU, dokunmatik ekran, arayüz modülleri |
| +3.3 VDC | +3,3 V ±3% | 1.5 en fazla | MCU, bellek, iletişim devreleri (DC-DC +15 V'den dönüştürülmüş) |
| -5 VDC | -5.0 V ±5% | 0.5 en fazla | Analog sinyal koşullaması (EKG/Resp) |
| +6 VDC | +6,0 V ±5% | 1En fazla 0.0 | İsteğe bağlı kayıt modülü (WS-231P) |
3Fiziksel ve Çevre Özellikleri
- Tahta Boyutları: Yaklaşık 150 × 100 × 35 mm (L × W × H)
- Ağırlık: Yaklaşık 0.45 kg
- Çalışma sıcaklığı: 0 °C - +40 °C
- Depolama sıcaklığı: -20 °C ila +60 °C
- Nitelikli Nemlilik: %30%~85% RH (kondensasyon olmayan)
- Yükseklik: Çalışan: -500 m'den 3.000 m'ye; Depolama: -500 m'den 13.100 m'ye
4Koruma ve Güvenlik Özellikleri
- Aşırı voltaj koruması (OVP): >16.5 V (+15 V), >5.5 V (+5 V) 'daki tetikler
- Aşırı Akım Koruması (OCP): Tüm çıkışlar için aşırı akım durumunda otomatik kapatma
- Kısa devre koruması (SCP): Foldback akım sınırlama, otomatik kurtarma
- İzolasyon Voltajı: 4000 VAC (gelen çıkış, tıbbi sınıf)
- Sızıntı akımı: <100 μA (hasta sızdırması, IEC 60601-1'e uymaktadır)
- EMC Uyumluluğu: IEC 60601-1-2, EN 55011 Sınıf B (emisyon)
5Kontrol ve Arayüz
- Güç Kontrolü: Entegre güç yönetimi MCU, AC/batarya otomatik geçiş
- Pil Şarjı: Normal şarj: 370 mA (16 saat en fazla); Damla şarjı: 370 mA (1.2s / 1 dakikalık aralık)
- Bağlantılar:
- CN401: Ana kartın ana çıkışı (+15V, +5V, GND, kontrol sinyalleri)
- AC giriş: Sigorta ve toprak terminalı ile IEC C6 soketi
- Pil Bağlantısı: CN1401 (10.8 ¢15 VDC giriş)
6Uygunluk Standartları
- Güvenlik: IEC 60601-1:2005, IEC 60601-2-49 (Tıbbi elektrik güvenliği)
- EMC: IEC 60601-1-2:2007, EN 60601-1-2
- Performans: Nihon Kohden iç tıbbi PSU özellikleri
Anahtar Notlar
- Bu PSU, BSM-2303/2304/2351 serisi ile paylaşılıyor (aynı çekirdek çıkış özellikleri).
- +3.3 V, birincil +15 V çıkıştan yerleşik DC-DC dönüştürücü tarafından üretilir.
