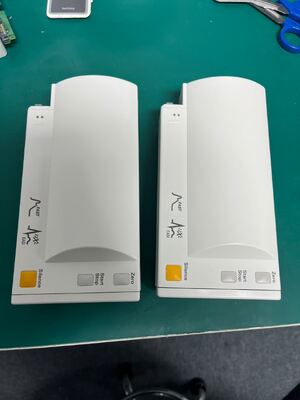

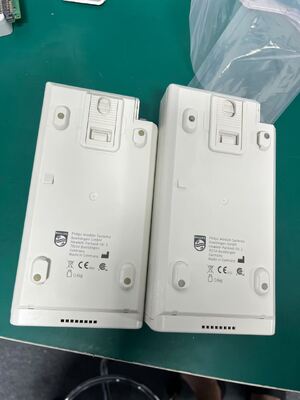

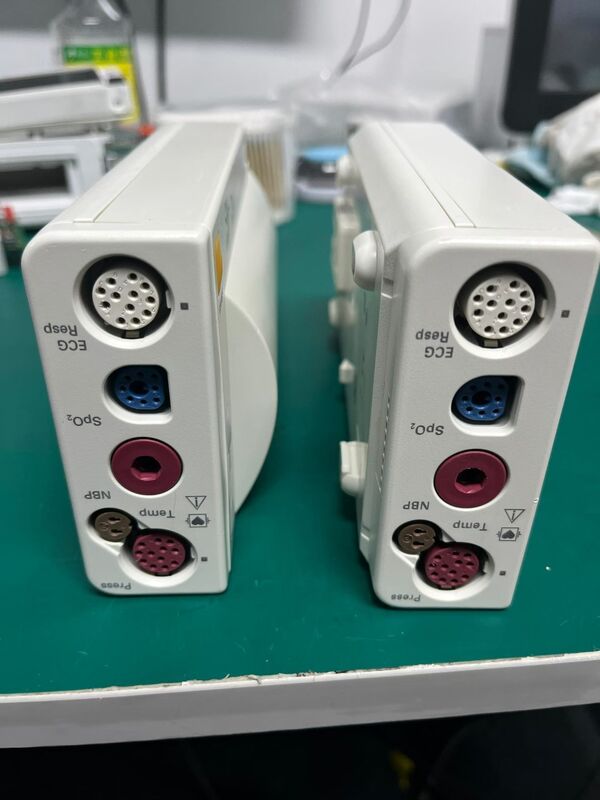

Philip M3001A MP Serisi Monitörleri için MMS Modülü
Ürün ayrıntıları:
| Menşe yeri: | Orijinal |
| Marka adı: | Philip |
| Model numarası: | M3001A |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | Negotiation, pls contact me |
| Ambalaj bilgileri: | Karton Kutu |
| Teslim süresi: | Ödeme onaylandıktan sonra 1-2 iş günü içinde |
| Ödeme koşulları: | Banka havalesi, Western Union |
| Yetenek temini: | 10 |
|
Detay Bilgi |
|||
| Marka: | Philip. | Modeli: | M3001A |
|---|---|---|---|
| Orijinal: | Almanya | Hisse senetleri: | 20 adet |
| Garanti: | 6 Ay | Durum: | İyi |
Ürün Açıklaması
M3001A Çoklu Ölçüm Modülü (MMS) - Tam Teknik Şartname
Genel Bakış
M3001AIntelliVue hasta izleme sistemleri için tasarlanmış bir Çoklu Ölçüm Modülüdür (MMS). Temel ölçüm toplama birimi olarak fizyolojik sinyalleri işler ve verileri ana bilgisayar monitörlerine iletir.
Temel Teknik Özellikler
Genel bilgi
表格
| Parametre | Şartname |
|---|---|
| Cihaz Türü | Çok Parametreli Çoklu Ölçüm Modülü (MMS) |
| sınıflandırma | Sınıf II Tıbbi Cihaz |
| Güç Kaynağı | MSL bağlantısı aracılığıyla ana bilgisayar monitörü tarafından çalıştırılır (bağımsız pil yok) |
| Ağırlık | 1-3 lb (0,45-1,36 kg) |
| Boyutlar | 9" × 3,75" × 2,375" (22,86 × 9,53 × 6,03 cm) |
| Çalışma Yüksekliği | -500 m ila 4600 m (-1600 ila 15.000 ft) |
| Depolama Yüksekliği | -500 m ila 15.300 m (-1600 ila 50.000 ft) |
Standart Ölçüm Parametreleri
Temel Yapılandırma (Tüm Seçeneklere Dahildir)
-
EKG/Solunum: 3-derivasyonlu, 5-derivasyonlu veya 12-derivasyonlu EKG izleme
- Tam aritmi tespiti ve analizi
- Alarmlarla ST segmenti izleme
- QT/QTc aralığı izleme
- Empedans solunumu (ek sensör gerekmez)
- Hız nabzı algılama
-
SpO₂ (Nabız Oksimetresi):
- Arteriyel oksijen doygunluğu (%)
- Nabız hızı (bpm)
- Gerçek zamanlı pletismogram dalga biçimi
- Perfüzyon indeksi
-
NBP (İnvaziv Olmayan Kan Basıncı):
- Osilometrik yöntem
- Sistolik, diyastolik ve ortalama basınç değerleri
- Yetişkin, pediatrik ve neonatal modları
- Manuel, otomatik ve STAT ölçüm modları
Mevcut Yapılandırma Seçenekleri
SpO₂ Teknoloji Seçenekleri
| Seçenek Kodu | SpO₂ Teknoloji Türü |
|---|---|
| A01 | Hızlı tepki veren SpO₂ teknolojisi (standart SpO₂ sensörleriyle uyumlu) |
| A02 | Standart SpO₂ teknoloji platformu |
| A03 | Gelişmiş harekete dayanıklı SpO₂ teknolojisi |
| A04 | Standart SpO₂ teknoloji platformu |
Gelişmiş Yetenek Seçenekleri
| Seçenek Kodu | Ek Yetenekler |
|---|---|
| C06 | 1 İnvazif Basınç kanalı + 1 Sıcaklık kanalı |
| C12 | 12 derivasyonlu EKG kapasitesi (geleneksel 10 elektrotlu) |
| C18 | 12 Derivasyonlu EKG + İnvazif Basınç + Sıcaklık |
Ortak Birleşik Konfigürasyonlar
- A01: EKG/Solunum, Hızlı SpO₂, NBP
- A01C06: EKG/Solunum, Hızlı SpO₂, NBP, IBP, Sıcaklık
- A01C12: EKG/Solunum, Hızlı SpO₂, NBP, 12 Derivasyonlu EKG
- A01C18: EKG/Solunum, Hızlı SpO₂, NBP, 12-Derivasyonlu EKG, IBP, Sıcaklık
- A03C18: EKG/Solunum, Harekete dayanıklı SpO₂, NBP, 12-Derivasyonlu EKG, IBP, Sıcaklık
Veri Depolama ve Taşınabilirlik
Trend Depolama
- Kapasite: Kadar8 saattrend verileri
- Çözünürlük: Tüm sayısal parametreler için 1 dakikalık aralıklarla
- Depolama Konumu: Modül içerisinde dahili olarak saklanır (ana bilgisayar monitöründe değil)
Bağlantı Kesildiğinde Veri Saklama
- Hasta demografisi, trendleri ve ayarları saklandı6 saatgüç olmadan
- Veri kaybı olmadan monitörler arasında kesintisiz hasta aktarımına olanak tanır
- Yeni bir ana bilgisayar monitörüne yeniden bağlanıldığında otomatik veri yükleme
Ana Bilgisayar Monitörü Uyumluluğu
- MP Serisi: MP20, MP30, MP40, MP50, MP60, MP70, MP80, MP90
- MX Serisi: Tüm MX serisi monitörler
- M Serisi Eski: M3046A (M/M4 serisi, Sürüm E ve sonrası)
Bağlantı Yöntemleri
- Doğrudan Bağlantı: Ana monitörün arkasına kablosuz bağlantı
- Uzaktan Yerleştirme: Başucu yerleşimi için MSL (Ölçüm Bağlantısı) kablosuyla
İsteğe Bağlı MMS Uzatma Modülleri
M3001A, ölçüm kapasitesini genişletmek için sahada takılabilen uzantıları destekler:
表格
| Uzatma Modeli | Eklenen Yetenekler |
|---|---|
| M3015A | Sidestream CO₂ kapnografisi |
| M3016A | Ana akım CO₂ kapnografisi |
| M3012A | Ek invazif basınç + Sıcaklık + CO₂ |
Teknik Mimari
Dahili Donanım Bileşenleri
-
CPU Kartı:
- 68360 Denetleyici
- Bellek sistemi (Flash ROM, SRAM, DRAM)
- NBP A/D Dönüştürücüler
- Gerçek zamanlı saat (RTC)
-
Ön Uç Kartı:
- EKG/Solunum Ön Uç
- SpO₂ Ön Uç
- Basınç/Sıcaklık Ön Uç
- Yüzer/Yüzer Olmayan İzolasyon devresi
-
NBP Pnömatik Montaj:
- Basınç pompası
- Katı hal basınç sensörü
- Aşırı basınç emniyet sistemi
Çevre ve Performans Özellikleri
Sıcaklık Ölçüm Aralığı
- Menzil: -1°C ila 45°C (30°F ila 113°F)
- İzolasyon: Hastaya uygulanan parçalar optokuplörler ve transformatör aracılığıyla izole edilmiştir
İnvaziv Basınç
- Gerçek zamanlı basınç dalga formu
- Sistolik, diyastolik ve ortalama değerler
- Konektör kodlaması yoluyla otomatik dönüştürücü algılama
Bakım Gereksinimleri
- NBP Kalibrasyonu: 2 yılda bir gereklidir
- SpO₂ Performans Testi: 2 yılda bir
- CO₂ Kalibrasyonu: Yıllık (CO₂ genişletmesi varsa)
- Güvenlik Testi: 2 yılda bir (kaçak akım, koruyucu topraklama sürekliliği)
Temel Klinik Özellikler
-
12-Derivasyonlu EKG Desteği:
- Geleneksel 10 elektrotlu yerleştirme (ANSI/AAMI EC11-1991'e göre teşhis kalitesi)
- Yalnızca 5 elektrot kullanarak EASI 12 uçlu derivasyon
-
Gelişmiş EKG Analizi:
- Yatak başında çok derivasyonlu aritmi tespiti
- Alarmlarla birlikte 12 uçlu ST segment analizine kadar
- QT/QTc aralığı izleme ve varyasyon takibi
-
Hızlı Tepkili SpO₂:
- Hasta hareketi ve düşük perfüzyon durumları sırasında güçlü performans
- Alın sensörleri dahil standart SpO₂ sensörleriyle uyumludur
-
Sorunsuz Hasta Taşıma:
- Modül taşıma sırasında tüm hasta verilerini korur
- Hedefte yeniden sıfırlama veya yeniden yapılandırma gerekmez
Mevzuata Uygunluk
- FDA 510(k) onaylı (Ürün Kodu MHX, Sınıf II)
- CE işaretli
- EKG için ANSI/AAMI EC11-1991 uyumlu
- Elektrik güvenliği için IEC 60601-1 uyumlu
