Philip Avalon FM20 / FM30 Fetal Monitör Ağ Kartı (LAN Arayüzü) Parametreleri

Temel Bilgiler

• Model: Philip Avalon FM20 (M2702A), FM30 (M2703A)

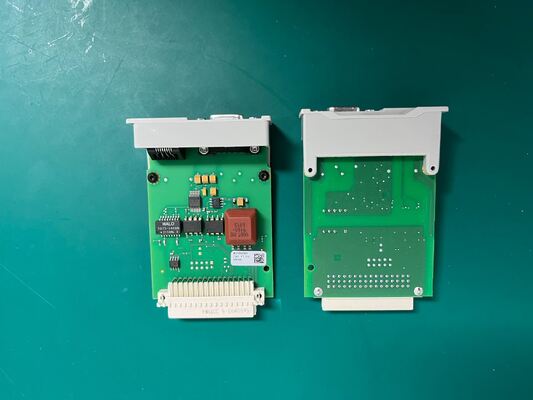

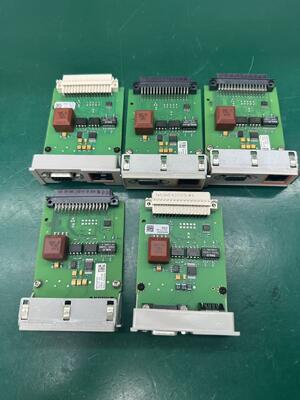

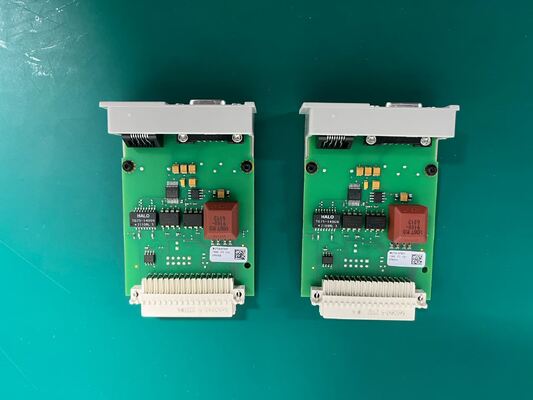

• LAN Arayüz Tipi: Opsiyonel entegre LAN/RS232 sistem arayüz modülü (Seçenek J70, Parça No. M2703-67501)
• Arayüz Standardı: 10BASE-T Ethernet (IEEE 802.3)
• Hız ve Dubleks: 10 Mbps, Yalnızca Yarı Dubleks (otomatik anlaşma yok, 100 Mbps desteği yok)

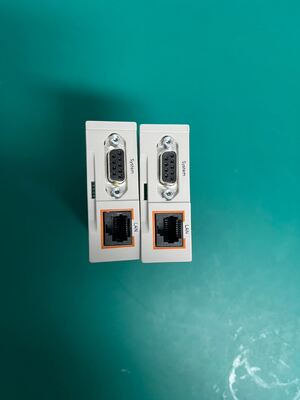

• Port: RJ45 dişi konektör (arka panel)

Ağ Yapılandırması

• IP Adresi Ataması:
  • Manuel statik IP yapılandırması (monitör kurulum menüsü aracılığıyla)
  • Otomatik olarak BOOTP aracılığıyla (DHCP yerel olarak desteklenmez; dinamik IP için BOOTP sunucusu gereklidir)

• Ağ Protokolleri:
  • TCP/IP (Yalnızca IPv4)
  • Bağlantı Göstergesi (CI) mesajları: Yayın / Tekli yayın modları (OB TraceVue / IntelliSpace Perinatal için)

• Desteklenen Sistemler: IntelliSpace Perinatal (E.0+), OB TraceVue obstetrik gözetim sistemleri

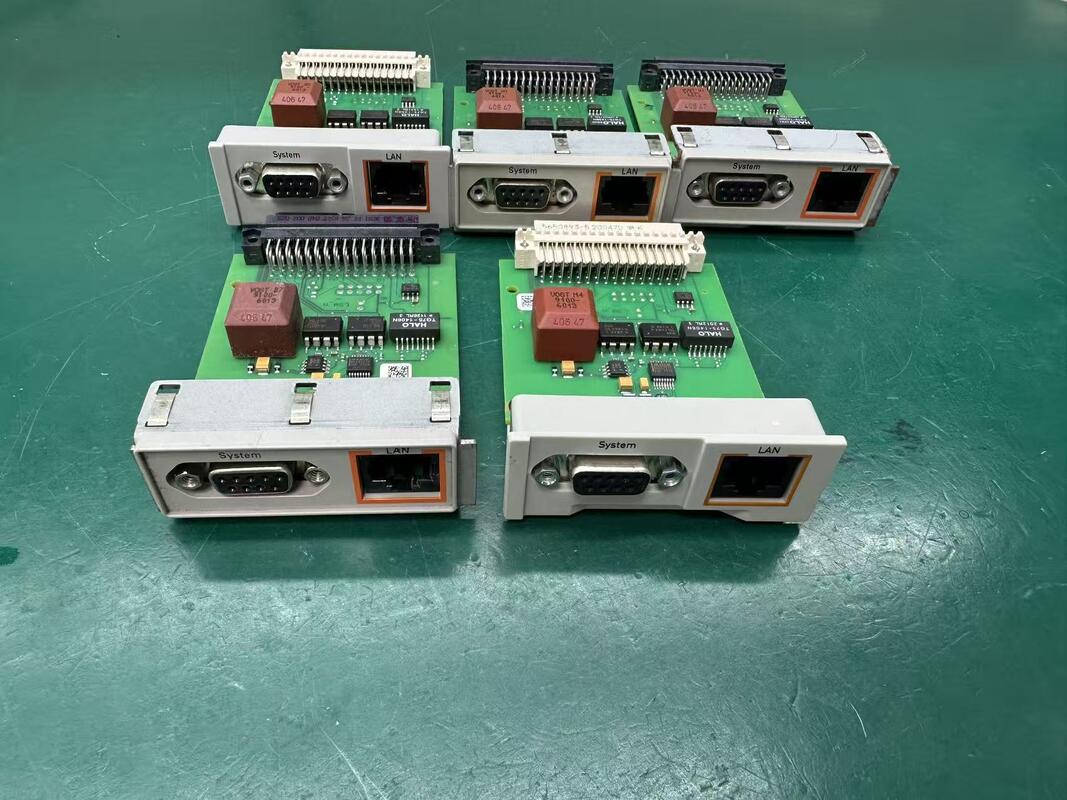

• Çift Arayüz Desteği: LAN + izole RS232 (MIB/IEEE 1073) paralel EMR/izleme sistemi bağlantısı için (RS232 üzerinden yalnızca okuma)

Elektriksel ve Güvenlik

• İzolasyon: Tamamen galvanik olarak izole edilmiş (tıbbi sınıf, IEC 60601‑1‑2:2014 / EN 60601‑1‑2:2015 ile uyumlu)
• EMC Uyumluluğu: IEC 60601‑1‑2, ICES‑003 (Kanada)
• Güç Tüketimi: < 60 W toplam monitör gücü (LAN modülü dahil)

Fiziksel ve Kurulum

• Konnektör: RJ45 (8P8C)
• Kablo: Kategori 5e (Cat5e) veya daha iyi bükümlü çift Ethernet kablosu
• Ağ Segmenti: Monitör ve gözetim PC/sunucusu aynı yerel ağ segmentinde olmalıdır (varsayılan olarak alt ağlar arasında yönlendirme yok)

Önemli Notlar

• LAN isteğe bağlı bir yükseltmedir (Seçenek J70); temel FM20/FM30 ünitelerinde standart değildir.
• Sabit 10 Mbps yarı dubleks: Bağlantı sorunlarını önlemek için ağ anahtar portu manuel olarak 10 Mbps / yarı dubleks olarak zorlanmalıdır (otomatik anlaşma devre dışı bırakılmıştır).
